How do X-trodes’ EEG patches correspond with the 10-20 EEG system?

X-trodes offers four EEG montages for measuring brain activity from the face: the xtr EEG16, xtr EEG12, xtr EXG2, and xtr SLEEP.

xtr EEG16

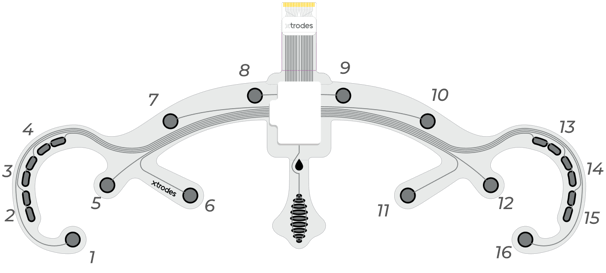

XTELC046GM05

Channel                      Modality                     10-20 System

11                                EOG                            E1

06                                EOG                            E2

01                                EEG                             R8

02                                EEG                             R5

03                                EEG                             R4

04                                EEG                             R3

05                                EEG                             R1

07                                EEG                             AF8

08                                EEG                             Fp2

09                                EEG                             Fp1

10                                EEG                             AF7

12                                EEG                             L1

13                                EEG                             L3

14                                EEG                             L4

15                                EEG                             L5

16                                EEG                             L8



xtr EEG12

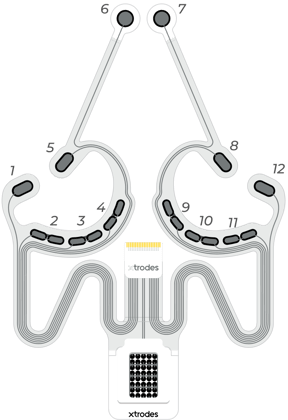

XTELC048GM05

Channel                      Modality                     10-20 System

01                                EEG                             L8

02                                EEG                             L5

03                                EEG                             L4

04                                EEG                             L3

05                                EEG                             L1

06                                EEG                             AF7

07                                EEG                             AF8

08                                EEG                             R1

09                                EEG                             R3

10                                EEG                             R4

11                                EEG                             R5

12                                EEG                             R8



xtr EXG2

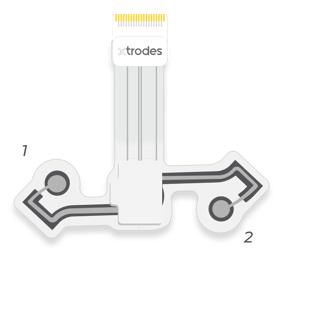

XTELC0002005RM

Channel                      Modality                     10-20 System

01                                EEG                             Fp2

02                                EEG                             Fp1

 xtr SLEEP

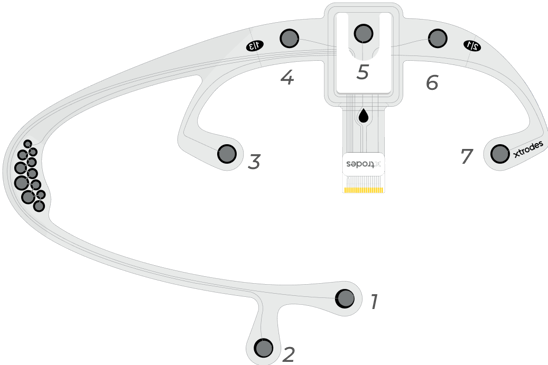

XTELC047GM05
Channel                      Modality                     10-20 System

03                                EOG                            E1-M2

04                                EOG                            E2-M2

07                                EEG                             Fp1-M2

06                                EEG                             Fpz-M2

05                                EEG                             Fp2-M2

01                                EMG                            ChinZ-M2

02                                EMG                            Chin2-M2
